O sistema de dessalinização DTRO montado em skid foi projetado para fluxos de águas residuais onde os sistemas de osmose reversa convencionais sofrem com incrustação rápida, formação de depósitos e desempenho instável.
Ao utilizar a tecnologia de membrana de tubo de disco, o sistema permite dessalinização e concentração confiáveis em condições de alta salinidade e alta incrustação.O sistema é fornecido como um pacote montado em skid e também pode ser integrado em um contêiner para ambientes hostis, locais remotos e implantação rápida.
Oferecemos suporte de engenharia, incluindo orientação na seleção de sistemas, sugestões para análise da água de alimentação e otimização da configuração com base nos requisitos do projeto.

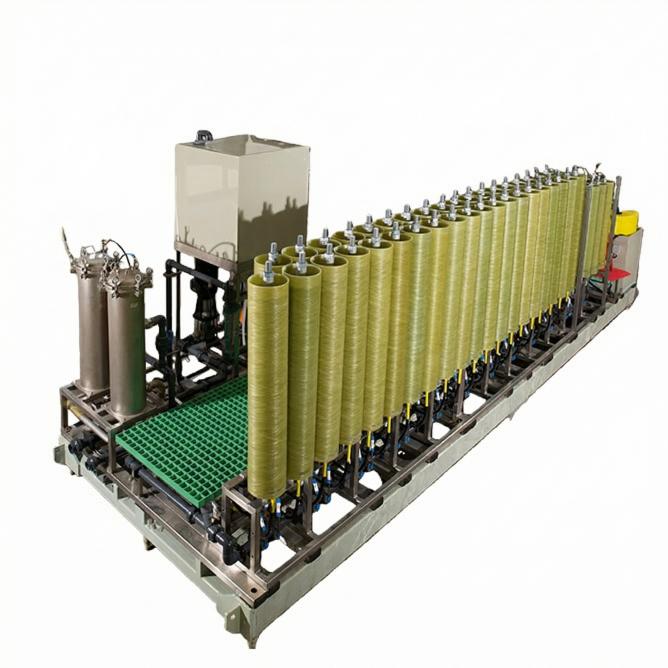

Sistema de Osmose Reversa de Tubo de Disco Montado em Skid (DTRO)
O sistema DTRO montado em skid integra módulos de membrana de tubo de disco, bombeamento de alta pressão e instrumentação de controle em um pacote compacto.

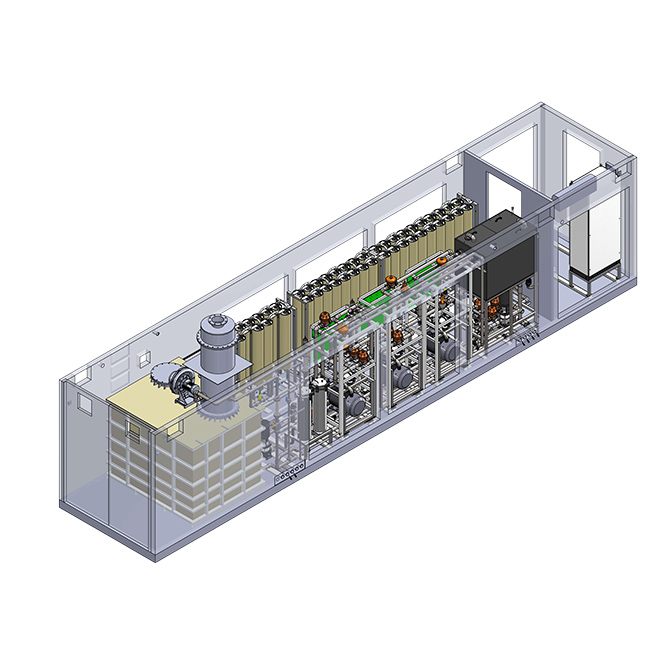

Ele foi projetado para aplicações que exigem maior capacidade anti-incrustante, alto desempenho em concentrações elevadas e operação confiável a longo prazo.Dependendo das condições do projeto, o sistema DTRO pode ser entregue montado em skid ou em contêineres, permitindo instalação modular e implantação flexível no local.
Principais características
Posicionamento do sistema
•Fonte de água
água do mar, água salobra com alta salinidade, salmoura, efluentes industriais com alto potencial de incrustação
•Função do Processo
Unidade robusta de dessalinização/concentração profunda para condições de alimentação adversas.
•Uso a jusante
reutilização da água do produto, fornecimento para concessionárias ou tratamento de polimento adicional.
Aplicações típicas
• Dessalinização de água do mar em condições de alto risco de incrustação
• Redução da concentração e do volume de salmoura de alta salinidade
• Pré-tratamento ZLD e gestão de águas residuais com alto teor de TDS
• Serviços públicos industriais costeiros e abastecimento de água de processo
• Locais remotos que exigem desempenho estável de dessalinização

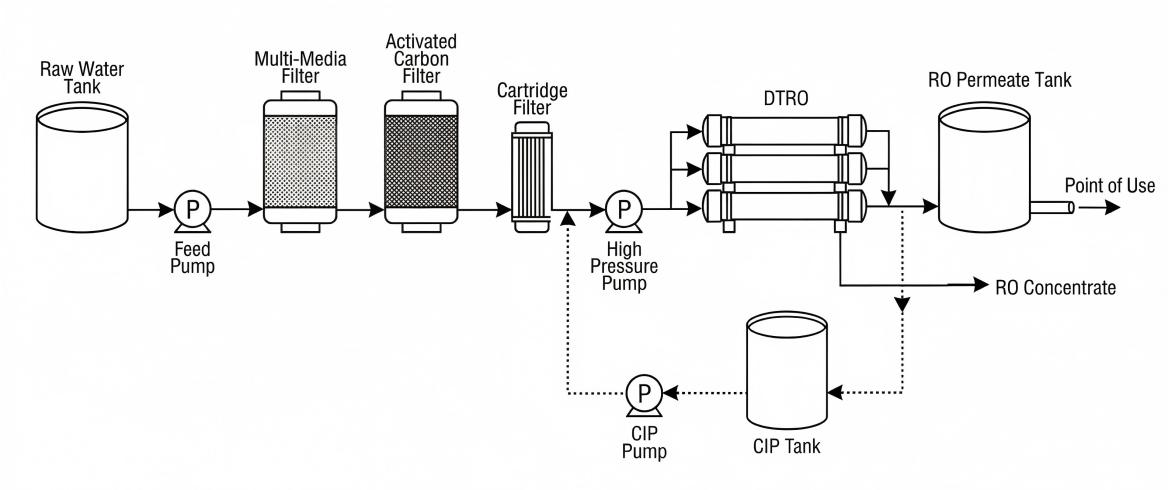

Visão geral do processo do sistema DTRO
Etapa 1 – Pré-tratamento da água de alimentação
As águas residuais brutas são pré-tratadas por meio de filtração multimídia, de carvão ativado e de cartucho para reduzir os sólidos em suspensão e proteger as membranas DTRO.
Etapa 2 – Bombeamento de Alta Pressão
A água de alimentação condicionada é pressurizada por uma bomba de alta pressão para atender aos requisitos operacionais da DTRO.
Etapa 3 – Separação por osmose reversa com tubo de disco
A água passa através de módulos de membrana de tubo de disco, alcançando uma separação eficaz em condições de alta salinidade e alta incrustação.
Etapa 4 – Coleta de Permeado
O permeado tratado é coletado no tanque de permeado de osmose reversa para reutilização ou utilização posterior.
Etapa 5 – Descarga do Concentrado
A salmoura concentrada é descarregada para tratamento posterior, redução de volume ou processamento ZLD (Zero Liquid Discharge).
Etapa 6 – Limpeza CIP
Um sistema CIP dedicado permite a limpeza química para restaurar o desempenho da membrana e garantir uma operação estável a longo prazo.
Especificações técnicas
| Modelo | EET-DTRO-M25 | EET-DTRO-M50 | EET-DTRO-M100 | EET-DTRO-M300 |
| Capacidade | 25 m3/d | 50 m3/d | 100 m3/d | 300 m3/d |
| Pressão de alimentação | ≥2 bar | ≥2 bar | ≥2 bar | ≥2 bar |
| Conexão de entrada de alimentação | DN25 | DN25 | DN50 | DN100 |
| Conexão de saída de permeado | DN25 | DN32 | DN50 | DN65 |
| Conexão de saída de concentrado | DN32 | DN40 | DN40 | DN80 |
| Potência instalada (kW) | 22 | 55 | 70 | 120 |
Comprimento x Largura x Altura (pol./ mm) | 354x94x110 / 9000x2400x2800 | 354x94x110 / 9000x2400x2800 | 236*2x94x110 / 6000*2x2400x2800 | 472*2x94x110 / 12000*2x2400x2800 |
| Tamanho do contêiner (pés) | 30 | 30 | 20*2 | 40*2 |
| Parâmetros de operação | Taxa de recuperação: 60% a 80% |
| Rejeição de sal: 99% | |
| Temperatura de projeto: 25°C | |
| Temperatura de operação: 5-40°C | |
| TDS da água de alimentação: < 35000 mg/l | |
| Pressão mínima de alimentação: 2 bar |
| Materiais | Tubulação de alta pressão: SS316L |
| Tubulação de baixa pressão: uPVC | |
| Estrutura de proteção: SS304 | |
| Painel de Controle Elétrico: IP54, chapa de aço revestida com Aluzinc | |
| Carcaça do filtro de pré-tratamento: PRFV (Plástico Reforçado com Fibra de Vidro) | |
| Vaso de pressão para osmose reversa: PRFV (Plástico Reforçado com Fibra de Vidro), 1000 psi (75 bar) |
| Configurações opcionais | 1. Opções de pré-tratamento: DAF / Separação Magnética de Alto Gradiente (HGMS) | |
| 2. Sistema de Bomba de Reforço | 3. Sistema de Transferência de Água do Produto | |
| 4. Pós-tratamento: Sistema de Remineralização | 5. Kit de peças de reposição para dois anos | |
Observação: A configuração final pode variar dependendo da qualidade da água de alimentação e das condições do local.
