Série ZERO Os elementos de membrana são desenvolvidos especificamente para aplicações de descarga zero de líquidos (ZLD, na sigla em inglês) envolvendo águas residuais industriais com alta salinidade e alta DQO (Demanda Química de Oxigênio). Abrangendo tecnologias de osmose reversa resistentes à incrustação, osmose reversa de alta pressão, osmose reversa de ultra-alta pressão e nanofiltração seletiva, a série oferece suporte à concentração progressiva, redução de volume e recuperação de recursos.
A Série ZERO oferece soluções de membrana confiáveis para sistemas ZLD que operam em uma ampla faixa de TDS, de 5 a 70 g/L.

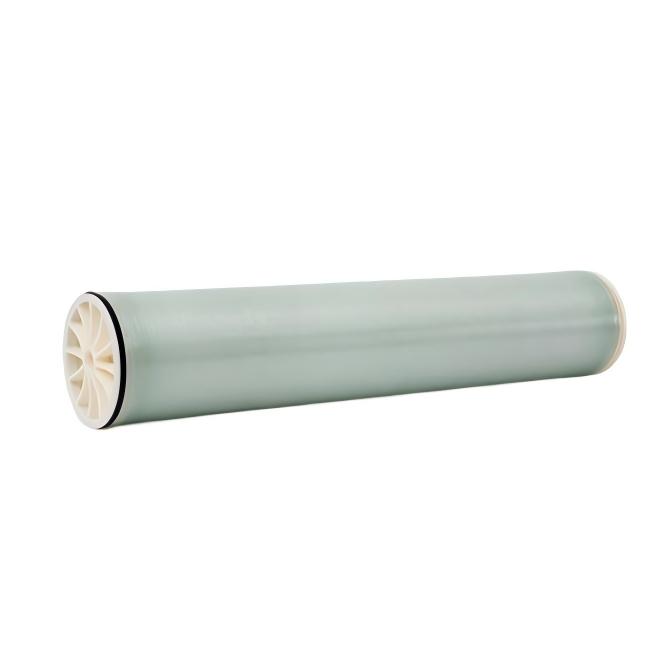

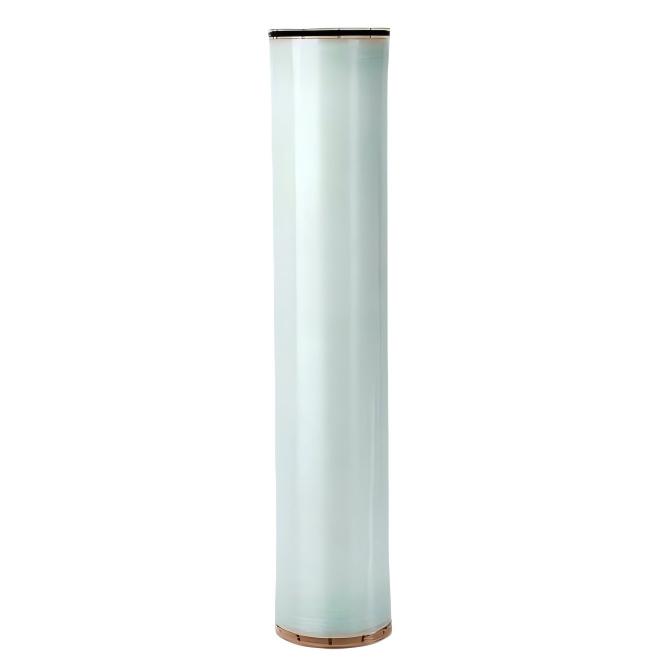

Série ZERO – Elementos de membrana com descarga zero de líquido (ZLD)
Os elementos de membrana da Série ZERO são projetados para enfrentar os desafios das águas residuais industriais com alta salinidade e alta DQO em sistemas ZLD.

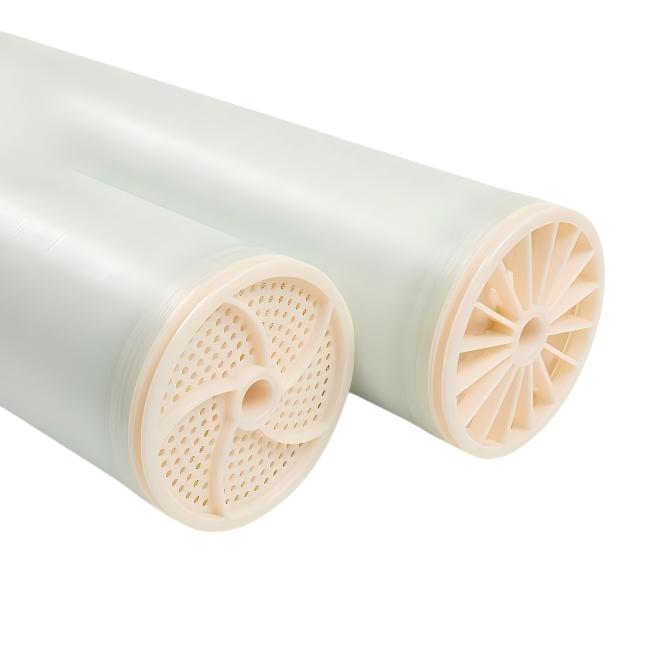

Ao integrar estruturas de membrana resistentes à incrustação, propriedades de superfície aprimoradas e designs resistentes a alta pressão, a série permite concentração gradual e operação estável em condições exigentes.
Diferentes tipos de membranas da Série ZERO são aplicados em estágios específicos de salinidade, permitindo uma configuração otimizada do sistema, custos operacionais reduzidos e maior eficiência geral de descarga zero de líquidos (ZLD).

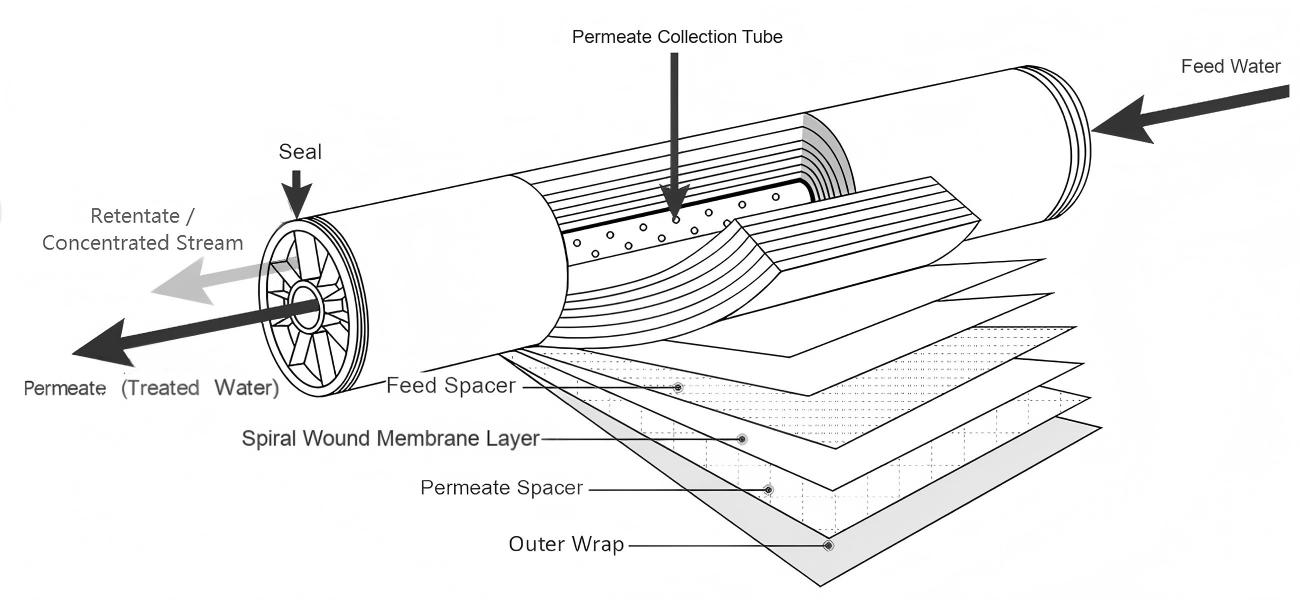

Princípio de separação por membrana para aplicações de descarga zero de líquidos (ZLD)
Etapa 1 –Entrada de alimentação de alta salinidade
Águas residuais industriais com alta salinidade entram no elemento de membrana sob pressão e fluem através do espaçador de alimentação, distribuindo-se uniformemente pela superfície da membrana.
Etapa 2 –Separação por membrana sob alta pressão osmótica
Impulsionada pela pressão de operação, a água permeia a camada de membrana semipermeável, enquanto os sais dissolvidos, a matéria orgânica e os contaminantes são retidos e concentrados.
Etapa 3 –Coleta de permeado para reutilização ou tratamento posterior
O permeado é coletado através do tubo central de permeado e reutilizado ou direcionado para processos subsequentes, dependendo da configuração do sistema.
Etapa 4 –Fluxo concentrado para redução adicional de volume
A salmoura concentrada sai do elemento de membrana e é transferida para estágios subsequentes de ZLD (descarga zero de líquidos), como osmose reversa de alta pressão, nanofiltração ou tratamento térmico.
Etapa 5 –Operação contínua de fluxo cruzado para controle de incrustações
O design de fluxo cruzado minimiza a incrustação e a formação de depósitos em condições de alta salinidade, garantindo uma operação estável e intervalos de limpeza prolongados.
Principais características

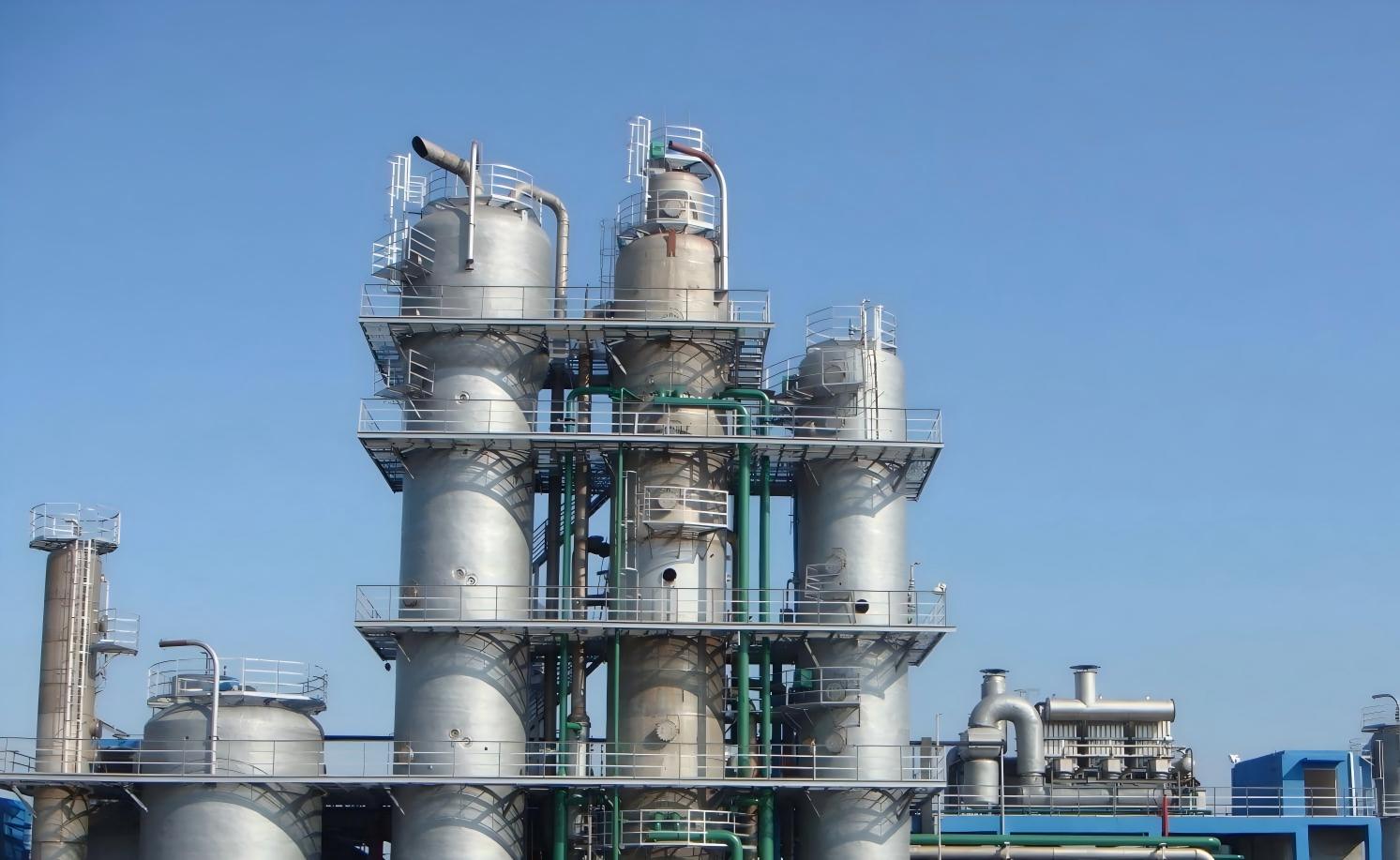

Aplicações típicas
águas residuais Fontes
• Efluentes industriais com alta salinidade
• Esgoto com alto teor de DQO
• Salmoura concentrada proveniente de processos industriais
Indústrias e Sistemas
• Sistemas de descarga zero de líquido (ZLD)
• Indústrias químicas e cloro-álcali
• Tratamento de águas residuais por dessulfurização
• Tratamento de efluentes têxteis e de tingimento
• Sistemas de reutilização e redução de volume de águas residuais industriais
Especificações técnicas
Cobertura de modelos para aplicações ZLD
| Modelo | Tipo de membrana | TDS típico da ração | Etapa do processo ZLD |
| ZERO-FR10 | RO resistente a incrustações | 5–15 g/L | Concentração primária e reutilização |
| ZERO-HP70 | RO de alta pressão | 15–35 g/L | Concentração intermediária |
| ZERO-UHP120 | Osmose reversa de ultra alta pressão | 35–70 g/L | concentração avançada de salmoura |
| ZERO-XS90 | NF Seletivo | 35–70 g/L | Separação de sal e recuperação de recursos |
Parâmetros do produto
| Modelo | Fluxo de permeado | Rejeição estável | Área efetiva da membrana | Espessura do espaçador de alimentação | ||
| GPD | m3/d | % | ft2 | m2 | mil | |
| ZERO-FR10 | 11500 | 43,5 | 99,7 | 400 | 37,2 | 34 |
| ZERO-HP701 | 8800 | 33,3 | 99,75 | 400 | 37,2 | 34 |
| ZERO-UHP1202 | 7400 | 28.0 | 99,7 | 400 | 37,2 | 34 |
| ZERO-XS903 | 8300 | 31,4 | 99,0 | 400 | 37,2 | 34 |
| Condições de teste | Pressão de operação: 225 psi (1,55 MPa). Testado com solução de NaCl a 2000 mg/L. | |
| Temperatura de 25°C, pH 7,0 ± 0,5, taxa de recuperação de 15%. | ||
| 1/2 Pressão de operação: 800 psi (5,52 MPa). Testado com solução de NaCl a 32.000 mg/L. | ||
| Temperatura de 25°C, pH 8,0, taxa de recuperação de 8%. | ||
| 3 Pressão de operação: 100 psi (0,69 MPa). Testado com solução de MgSO₄ a 2000 mg/L. | ||
| Temperatura de 25°C, pH 7,0 ± 0,5, taxa de recuperação de 15%. | ||
Rejeição mínima de salZERO-FR10 99,6% ZERO-HP70 99,7% ZERO-UHP120 99,65% ZERO-XS9098,5% | ||
| Condições e limites de operação | Pressão máxima de operação | 600 psi (4,14 MPa) 1 1200 psi (8,28 MPa) 2 1740 psi (12,0 MPa) |
| Temperatura máxima da água de alimentação | 45℃ | |
| Vazão máxima de água de alimentação SDI15 | 5 | |
| Concentração máxima de cloro livre | <0,1 mg/L | |
| Queda de pressão máxima por elemento | 15 psi (0,1 MPa) | |
| Faixa de pH permitida para limpeza química | 1-13 | |
| Faixa de pH permitida para a água de alimentação em operação. | 2-11 | |
| 3 Faixa de pH permitida para limpeza química | 2-11 | |
| 3 Faixa de pH permitida para a água de alimentação em operação. | 3-10 | |
