Clarificador de lamelas EET É um sistema de sedimentação compacto e de alta eficiência, projetado para separar sólidos em suspensão utilizando tecnologia de placas inclinadas.
Ele reduz significativamente a área ocupada e, ao mesmo tempo, melhora a eficiência da clarificação em comparação com os decantadores gravitacionais convencionais.

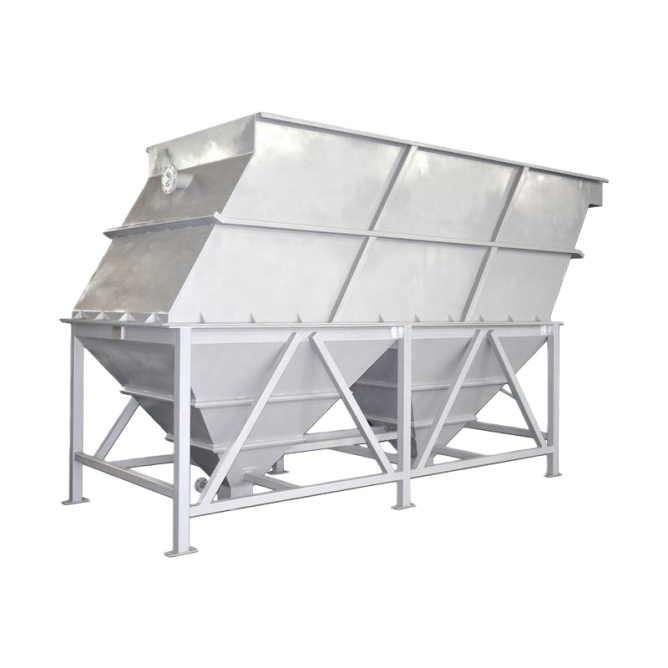

Clarificador Lamelar EET – Sistema de Clarificação de Placas Inclinadas de Alta Eficiência
O clarificador lamelar EET consiste em múltiplas placas inclinadas dispostas em paralelo para aumentar a área de sedimentação efetiva dentro de um tanque compacto.
Acelera a sedimentação de partículas e a coleta de lodo, tornando-o adequado para o tratamento de águas residuais industriais, onde espaço, eficiência e estabilidade são fatores críticos.
Principais características
Posicionamento do sistema
• Instalado após a coagulação/floculação para rápida separação sólido-líquido
• Utilizado como substituto compacto para tanques de decantação tradicionais
• Aplicado antes da filtração em meio filtrante, membranas de UF/RO ou polimento por DAF quando se exige menor teor de sólidos em suspensão.
• Frequentemente integrado com o espessamento/desidratação de lodo a jusante
Aplicações típicas
• Clarificação primária ou secundária de águas residuais municipais
• Clarificação de efluentes industriais (têxtil, alimentos e bebidas, revestimento de pratos, etc.)
• Remoção de sólidos da água pluvial e do escoamento superficial
• Esclarecimento das águas subterrâneas e superficiais
• Pré-tratamento para sistemas de filtração por membrana

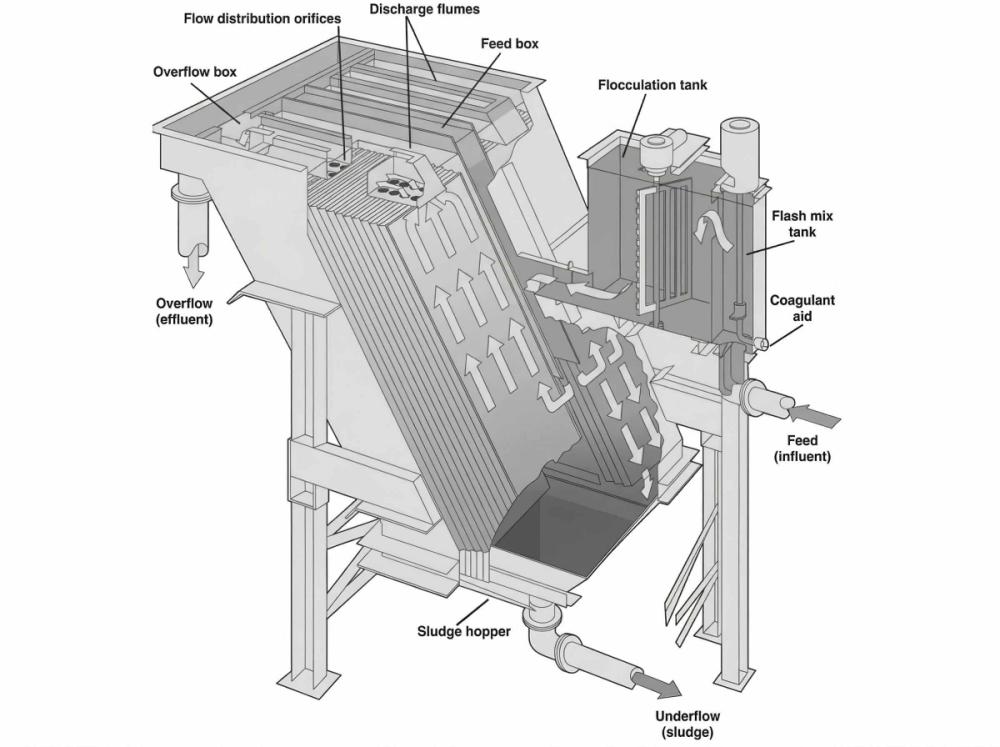

Princípio de funcionamento do clarificador de lamelas
Etapa 1 – Distribuição do Afluente
A água bruta entra no clarificador e é distribuída uniformemente por toda a zona de entrada.
Etapa 2 – Assentamento da placa inclinada
Os sólidos em suspensão depositam-se nas placas inclinadas, reduzindo a distância de sedimentação e aumentando a eficiência da separação.
Etapa 3 – Coleta de Lodo
Os sólidos depositados deslizam pelas placas e se acumulam na tremonha de lodo.
Etapa 4 – Descarga de efluentes clarificados
A água clarificada transborda da parte superior e é coletada para tratamento posterior.
Especificações técnicas
| Modelo | Capacidade | Dimensões (m) | raspador de lodo | Lista de bicos (DN, GB/JIS/ANSI) | ||||||
| m3/h | L | C | LMX1 H | LMX2 H/H1 | Potência do motor kW | Entrada | Tomada | Saída de Lodo | Retrolavagem | |
| EET-X005 | 5 | 2.6 | 1.6 | 2.9 | 3,4/2,5 | 0,25 | 80 | 50 | 50 | 50 |
| EET-X010 | 10 | 3.4 | 1.8 | 3.6 | 3,8/3,0 | 0,25 | 100 | 80 | 50 | 50 |
| EET-X020 | 20 | 3.4 | 2.2 | 3.6 | 3,8/3,0 | 0,25 | 150 | 100 | 50 | 50 |
| EET-X030 | 30 | 4.2 | 2.2 | 4.0 | 3,8/3,0 | 0,25 | 150 | 150 | 50 | 50 |
| EET-X040 | 40 | 4.0 | 2.8 | 4.0 | 3,8/3,0 | 0,25 | 200 | 150 | 50 | 50 |
| EET-X050 | 50 | 4,7 | 2.8 | 4.0 | 3,8/3,0 | 0,25 | 200 | 200 | 50 | 50 |
| EET-X060 | 60 | 4,8 | 3.0 | 4.0 | 3,8/3,0 | 0,25 | 250 | 200 | 50 | 50 |
| EET-X080 | 80 | 5.1 | 3.4 | 4.0 | 4,0/3,2 | 0,25 | 250 | 200 | 80 | 50 |
| EET-X090 | 90 | 6.3 | 3.0 | 4.0 | 4,0/3,2 | 0,25×2 | 250 | 250 | 80x2 | 50 |
| EET-X100 | 100 | 7.1 | 3.0 | 4.0 | 4,0/3,2 | 0,25×2 | 250 | 250 | 80x2 | 50 |
| EET-X120 | 120 | 8.3 | 3.2 | 4.0 | 4,0/3,2 | 0,25×2 | 300 | 300 | 80x2 | 50 |
| EET-X150 | 150 | 9,8 | 3.2 | 4.0 | 4,0/3,2 | 0,25×2 | 350 | 300 | 80x2 | 50 |
Observação: A configuração final pode variar dependendo da qualidade da água de alimentação e das condições do local.
