Os sistemas BWRO montados em skid são projetados para a dessalinização confiável de água salobra, onde TDS, dureza e sais dissolvidos exigem remoção estável.
O pacote integrado permite instalação rápida, qualidade de água consistente e operação eficiente para aplicações industriais e municipais.O sistema é normalmente fornecido como um pacote montado sobre uma base e também pode ser integrado em um contêiner mediante solicitação, para transporte flexível e implantação rápida no local.
Oferecemos suporte de engenharia, incluindo orientação na seleção de sistemas, sugestões para análise da água de alimentação e otimização da configuração com base nos requisitos do projeto.

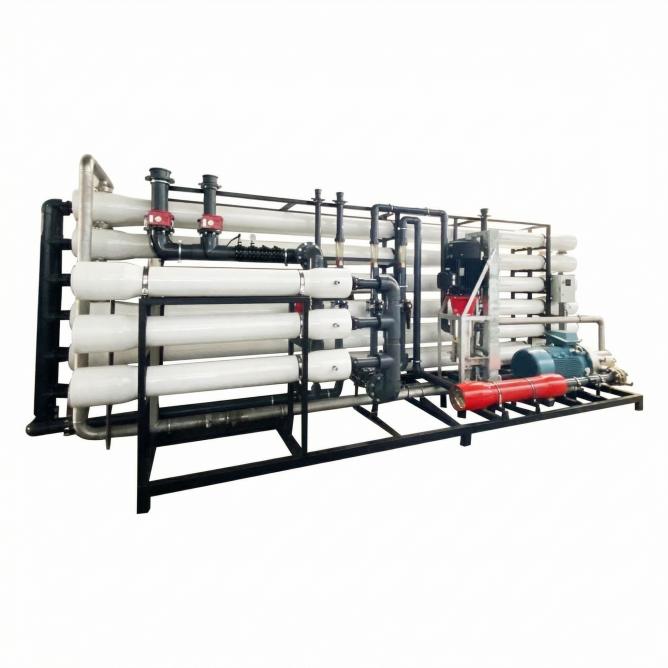

Sistema de osmose reversa de água salobra (BWRO) montado em skid
O sistema BWRO montado em skid integra pré-tratamento, separação por membrana de osmose reversa de alta pressão e unidades de controle em um único pacote compacto.

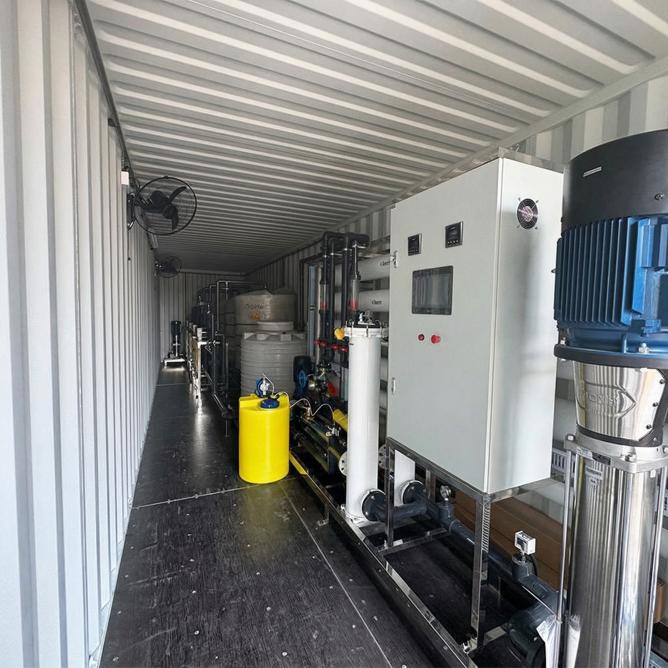

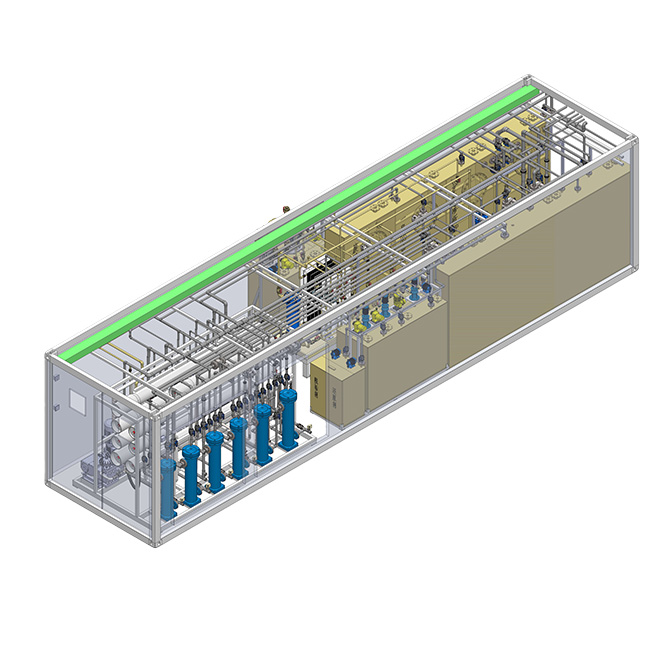

Ele foi projetado para tratar água salobra com altos níveis de TDS (sólidos totais dissolvidos) e sais dissolvidos, proporcionando qualidade consistente do permeado, mantendo ao mesmo tempo um consumo de energia eficiente e um desempenho estável do sistema.Dependendo dos requisitos do projeto, o sistema BWRO pode ser entregue montado em skid ou em contêiner, permitindo instalação modular, eficiência no transporte e operação ao ar livre.
Principais características

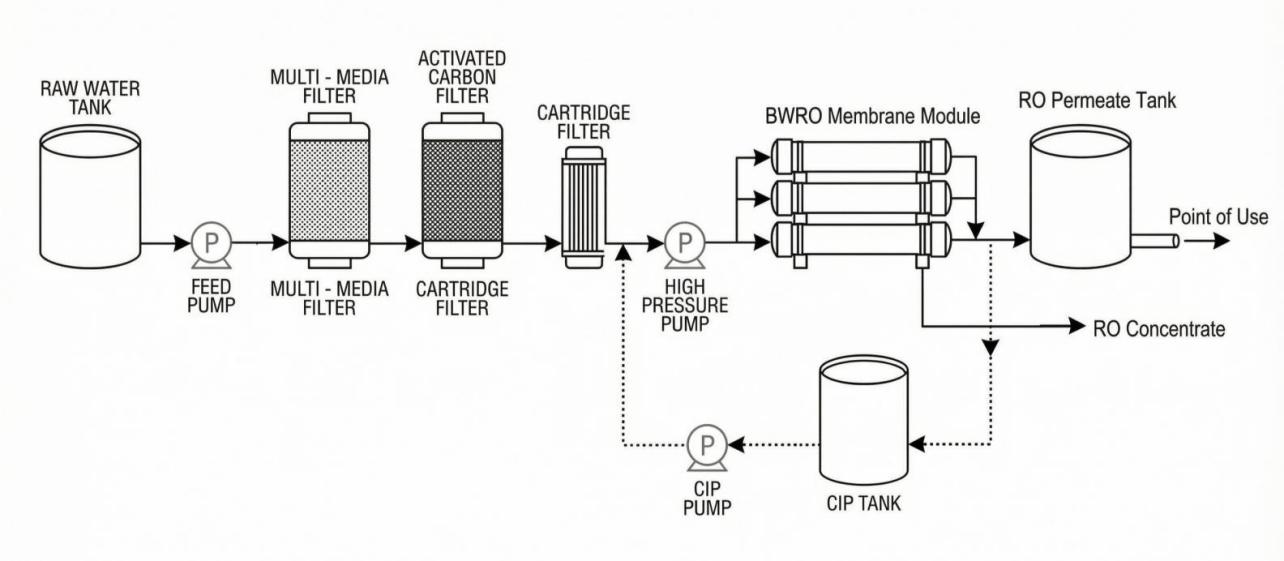

Visão geral do processo do sistema BWRO
Etapa 1 – Pré-tratamento da água de alimentação
A água salobra bruta passa por filtros multimídia, de carvão ativado e de cartucho para remover sólidos em suspensão, matéria orgânica e partículas finas.
Etapa 2 – Bombeamento de Alta Pressão
A água de alimentação pré-tratada é pressurizada para atender aos requisitos operacionais do sistema de membrana BWRO.
Etapa 3 –Osmose reversa de água salobra
A água pressurizada flui através dos módulos de membrana BWRO, separando os sais dissolvidos e as impurezas do fluxo de permeado.
Etapa 4 – Coleta de Permeado
O permeado dessalinizado é coletado no tanque de permeado de osmose reversa e fornecido aos pontos de uso subsequentes.
Etapa 5 – Descarga do Concentrado
A salmoura concentrada é descartada ou encaminhada para tratamento adicional, dependendo das necessidades do projeto.
Etapa 6 – Limpeza CIP
Um circuito CIP dedicado permite a limpeza química periódica para manter o desempenho estável da membrana e prolongar sua vida útil.
Posicionamento do sistema
• Fonte de água
Água subterrânea salobra / água de poço / água superficial ligeiramente salina
• Função do Processo
Unidade de dessalinização Core RO para redução de TDS
• Uso a jusante
Água de processo industrial, abastecimento municipal, irrigação ou polimento (EDI / leito misto)
Aplicações típicas
• Dessalinização de água subterrânea salobra para água de processo industrial
• Abastecimento de água potável municipal ou comunitária (com tratamento posterior, se necessário)
• Pré-tratamento para sistemas de água de alta pureza (UPW / alimentação de caldeiras / utilidades) • Dessalinização de água para irrigação agrícola
• Projetos de reúso de água e modernização do sistema de abastecimento de água
• Locais remotos que exigem unidades de dessalinização compactas e montadas sobre plataformas
Especificações técnicas
Os dados de desempenho a seguir são baseados em condições de teste padrão. O desempenho real pode variar dependendo da qualidade da água de alimentação e dos parâmetros operacionais.
| Modelo | EET-BWRO-M50 | EET-BWRO-M100 | EET-BWRO-M200 | EET-BWRO-M300 | EET-BWRO-M500 |
| Capacidade | 50 m3/d | 100 m3/d | 200 m3/d | 300 m3/d | 500 m3/d |
| Conexão de entrada de alimentação | DN32 | DN50 | DN65 | DN80 | DN100 |
| ROConexão de saída de permeado | DN25 | DN32 | DN40 | DN50 | DN65 |
| ROConexão de saída de concentrado | DN25 | DN25 | DN32 | DN40 | DN65 |
| Comprimento x Largura x Altura (pol./mm) | 236x94x114 / 6000x2400x2900 | 236x94x114 / 6000x2400x2900 | 236x94x114 / 6000x2400x2900 | 236x94x114 / 6000x2400x2900 | 472x94x114 / 12000x2400x2900 |
| Tamanho do contêiner (pés) | 20 | 20 | 20 | 20 | 40 |
| Parâmetros de operação | Taxa de recuperação: 50% a 75% |
| Rejeição de sal: 99% | |
| Temperatura de projeto: 25°C | |
| Temperatura de operação: 15-40°C | |
| TDS da água de alimentação: < 15000 mg/l | |
| Pressão mínima de alimentação: 2 bar |
| Materiais | Tubulação de alta pressão: SS304 / SS316L |
| Tubulação de baixa pressão: PVC | |
| Estrutura de proteção: SS304 | |
| Painel de controle elétrico: IP54 | |
| Carcaça do filtro de pré-tratamento: PRFV (Plástico Reforçado com Fibra de Vidro) | |
| Vaso de pressão para osmose reversa: PRFV, 300 / 450 / 600 psi (21 / 31 / 41 bar) |
| Configurações opcionais | 1. Opções de pré-tratamento: DAF / Separação Magnética de Alto Gradiente (HGMS) | |
| 2. Sistema de Bomba de Reforço | 3. Sistema de Transferência de Água do Produto | |
| 4. Pós-tratamento: Sistema de Remineralização | 5. Kit de peças de reposição para dois anos | |
Observação: A configuração final pode variar dependendo da qualidade da água de alimentação e das condições do local.
