O sistema de osmose reversa de água do mar (SWRO) montado sobre uma plataforma foi projetado para remover com eficiência sais dissolvidos e impurezas da água do mar em condições de alta salinidade.
Oferece qualidade de permeado estável e operação confiável para aplicações industriais, municipais e de abastecimento de água costeira. Disponível em configuração montada sobre skid ou em contêiner para implantação e transporte flexíveis.
Oferecemos suporte de engenharia, incluindo orientação na seleção de sistemas, sugestões para análise da água de alimentação e otimização da configuração com base nos requisitos do projeto.

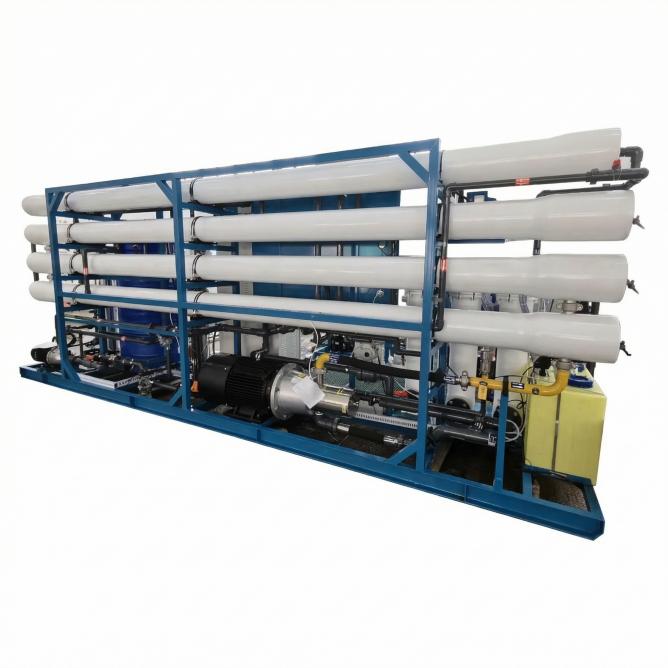

Sistema de osmose reversa de água do mar (SWRO) montado em skid
O sistema SWRO montado em skid integra pré-tratamento, bombeamento de alta pressão, membranas de osmose reversa para água do mar e unidades de controle em um skid compacto e modular.

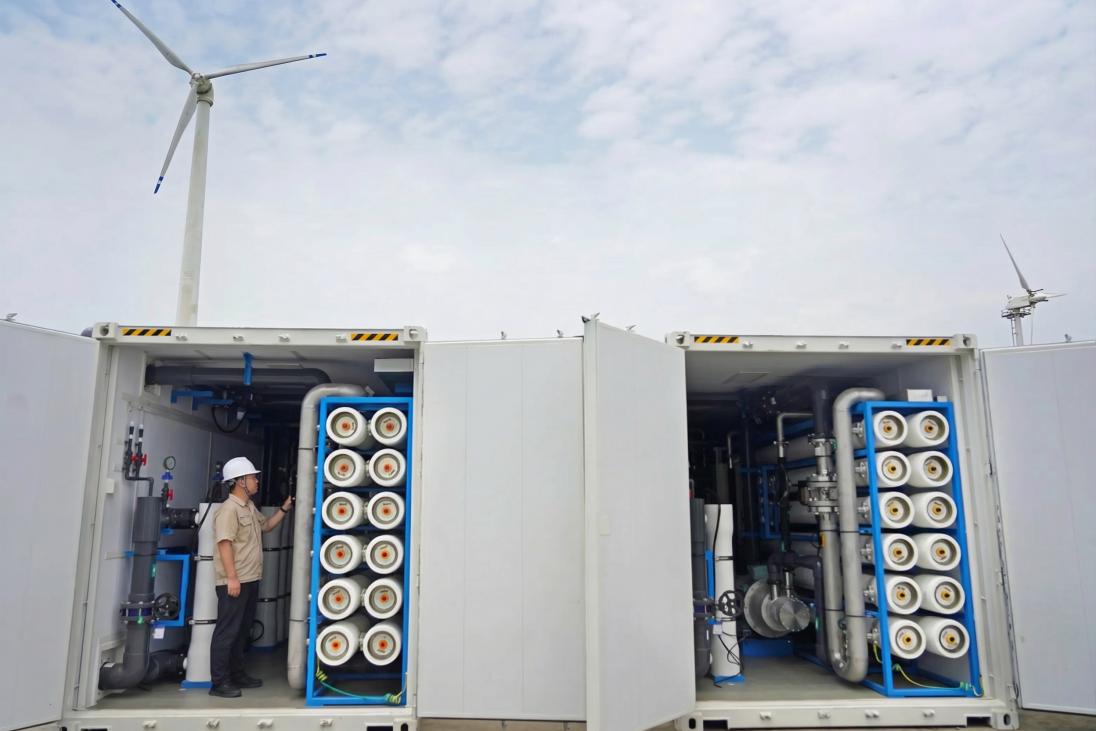

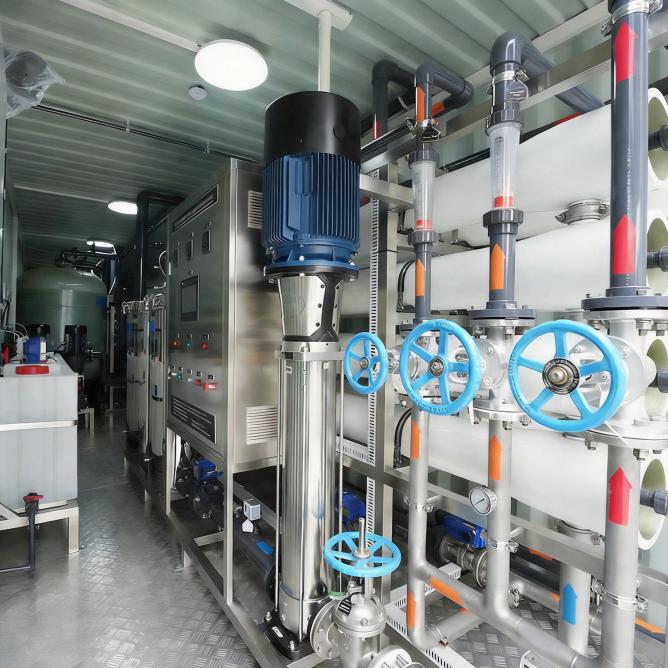

Ele foi projetado para lidar com água do mar com alto teor de TDS (sólidos totais dissolvidos), mantendo recuperação estável, rejeição de sal e confiabilidade operacional em condições de uso contínuo.O sistema pode ser fornecido como um pacote montado em skid ou integrado em contêineres ISO padrão mediante solicitação, permitindo implantação rápida, facilidade de transporte e instalação no local.
Principais características

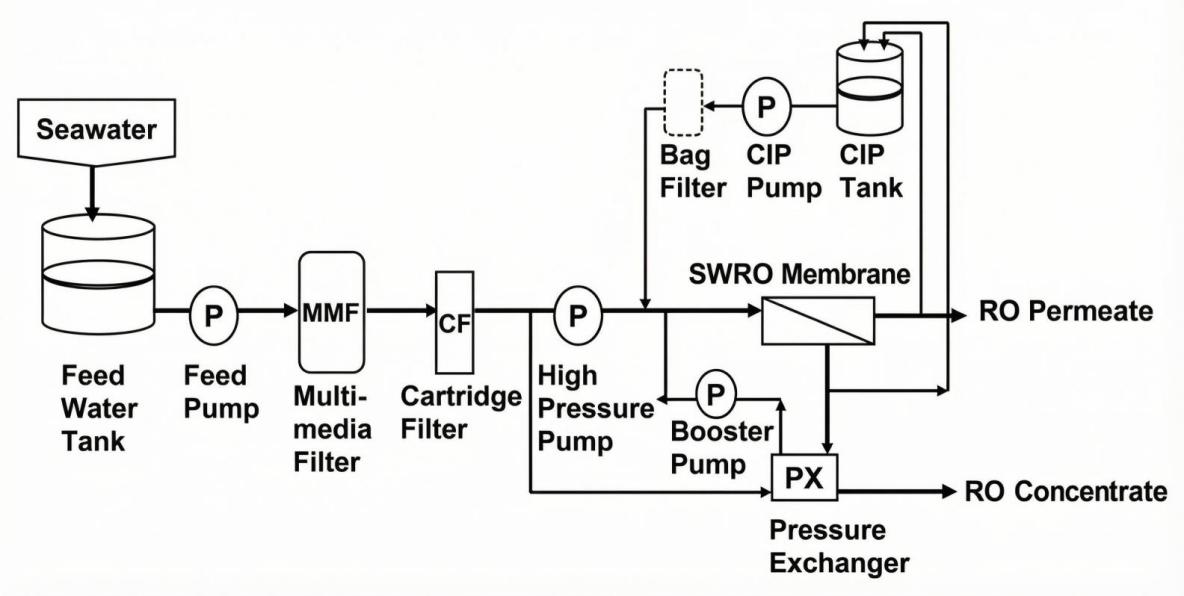

Visão geral do processo do sistema SWRO
Etapa 1 – Pré-tratamento com água do mar
A água do mar bruta passa por unidades de pré-tratamento para remover sólidos em suspensão e reduzir o potencial de incrustação.
Etapa 2 – Bombeamento de Alta Pressão
A água do mar pré-tratada é pressurizada para superar a pressão osmótica necessária para a dessalinização da água do mar.
Etapa 3 –Osmose reversa da água do mar
A água do mar pressurizada flui através de módulos de membrana SWRO, separando sais e sólidos dissolvidos da água permeada.
Etapa 4 – Coleta de Permeado
O permeado dessalinizado é coletado e transportado para sistemas de armazenamento ou de uso no ponto de consumo.
Etapa 5 – Descarga do Concentrado
A salmoura concentrada é descartada ou gerenciada de acordo com os requisitos locais e ambientais.
Etapa 6 – Limpeza CIP
Um circuito CIP integrado permite a limpeza periódica da membrana para manter o desempenho estável e a vida útil prolongada.
Posicionamento do sistema
• Fonte de água
Água do mar, água salobra a salobra, captação costeira
• Função do Processo
Unidade central de dessalinização de água do mar para redução de TDS e sal
• Uso a jusante
Serviços públicos industriais, abastecimento municipal, pós-tratamento de água potável
Aplicações típicas
• Dessalinização de água do mar para água de processo industrial costeira
• Plataformas offshore e serviços públicos marítimos
• Tratamento municipal de água do mar e água potável pós-polimento
• Sistemas de abastecimento de água para ilhas remotas ou resorts
• Pré-tratamento de dessalinização para sistemas de água de alta pureza
Especificações técnicas
O Os dados de desempenho a seguir são baseados em condições de teste padrão. O desempenho real pode variar dependendo da qualidade da água de alimentação e dos parâmetros operacionais.
| Modelo | EET-SWRO-M50 | EET-SWRO-M100 | EET-SWRO-M200 | EET-SWRO-M300 | EET-SWRO-M500 |
| Capacidade | 50 m3/d | 100 m3/d | 200 m3/d | 300 m3/d | 500 m3/d |
| Dispositivo de recuperação de energia | X | X | √ | √ | √ |
| Conexão de entrada de alimentação | DN40 | DN50 | DN80 | DN100 | DN125 |
| Conexão de saída do permeado de osmose reversa | DN25 | DN32 | DN50 | DN65 | DN80 |
| ROConexão de saída de concentrado | DN32 | DN40 | DN65 | DN80 | DN100 |
| Potência instalada (kW) | 22 | 55 | 45 | 75 | 110 |
| Comprimento x Largura x Altura (pol./mm) | 236x94x110 / 6000x2400x2800 | 236x94x110 / 6000x2400x2800 | 236x94x110 / 6000x2400x2800 | 236x94x110 / 6000x2400x2800 | 472x94x110 / 12000x2400x2800 |
| Tamanho do contêiner (pés) | 20 | 20 | 20 | 30 | 40 |
| Parâmetros de operação | Taxa de recuperação: 35% a 50% |
| Rejeição de sal: 99% | |
| Temperatura de projeto: 25°C | |
| Temperatura de operação: 15-40°C | |
| TDS da água de alimentação: < 35000 mg/l | |
| Pressão mínima de alimentação: 2 bar |
| Materiais | Tubulação de alta pressão: 2205 |
| Tubulação de baixa pressão: uPVC | |
| Estrutura de deslizamento: SS316L | |
| Painel de controle elétrico: IP54 | |
| Carcaça do filtro de pré-tratamento: PRFV (Plástico Reforçado com Fibra de Vidro) | |
| Vaso de pressão para osmose reversa: PRFV (Plástico Reforçado com Fibra de Vidro), 1000 psi (68 bar) |
| Configurações opcionais | 1. Opções de pré-tratamento: DAF / Separação Magnética de Alto Gradiente (HGMS) | |
| 2. Sistema de Bomba de Reforço | 3. Sistema de Transferência de Água do Produto | |
| 4. Pós-tratamento: Sistema de Remineralização | 5. Kit de peças de reposição para dois anos | |
Observação: A configuração final pode variar dependendo da qualidade da água de alimentação e das condições do local.
