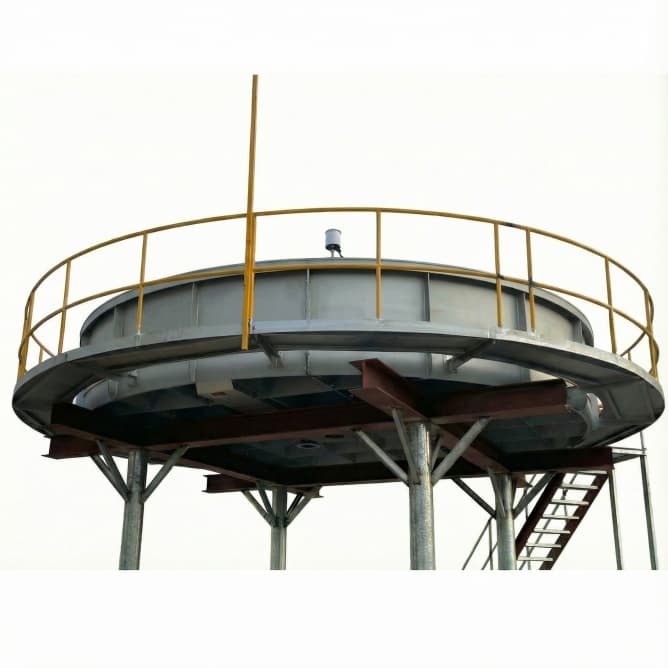

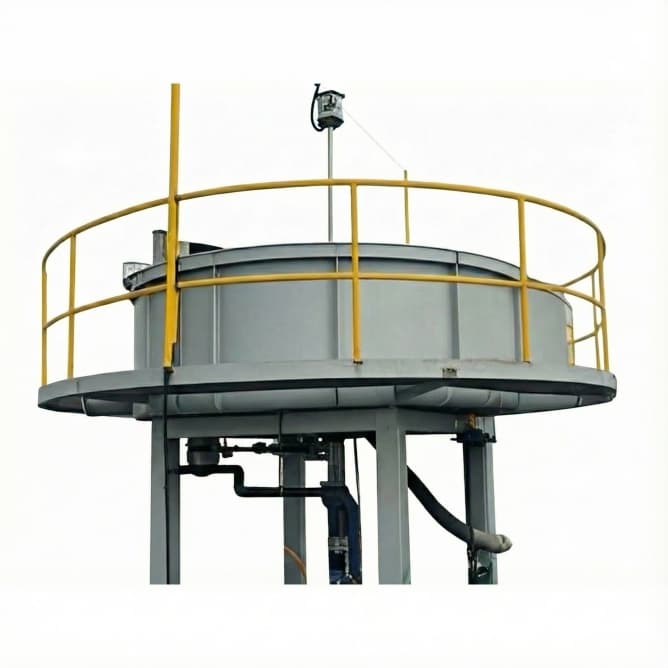

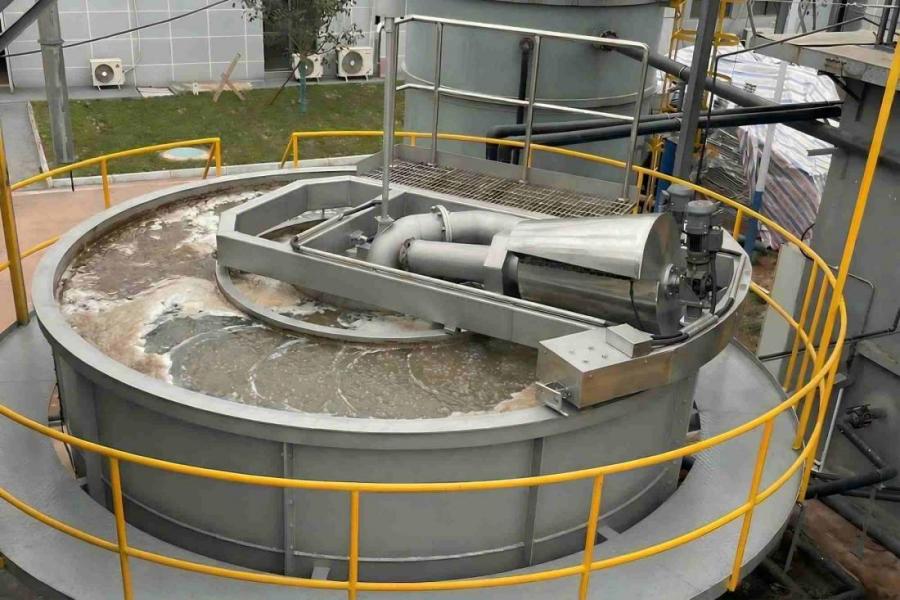

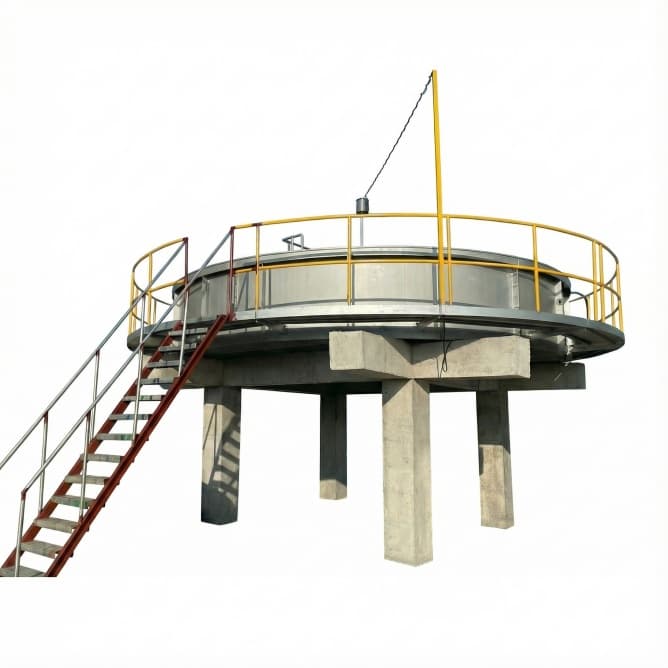

Sistema de flotação por ar dissolvido de alta eficiência em águas rasasÉ uma unidade de flotação por ar dissolvido de alta eficiência e baixa profundidade, projetada para a separação rápida de sólidos em suspensão, óleos e graxas das águas residuais.
Sua configuração de tanque raso e dispersão de ar otimizada proporcionam um desempenho de clarificação estável com uma área ocupada reduzida.
Sistema de flotação por ar dissolvido (DAF) de alta eficiência em águas rasas
DAF raso de alta eficiênciaO sistema utiliza a tecnologia de flotação por ar dissolvido combinada com um design de tanque raso para aumentar a eficiência da flotação.
Ao gerar microbolhas de ar que se fixam a sólidos e óleos em suspensão, o sistema permite uma flotação rápida e uma separação eficaz sob diversas condições de operação.
Principais características
Posicionamento do sistema
• Instalado após a triagem primária ou equalização como um estágio de separação sólido-líquido
• Pode ser posicionado antes dos sistemas de filtração ou membrana para reduzir a carga.
• Frequentemente integrado a montante do tratamento biológico para melhorar a eficiência.
Aplicações típicas
• Pré-tratamento de águas residuais industriais (alimentícias, laticínios, têxteis, galvanoplastia, etc.)
• Separação de óleo/água em efluentes de refinarias e indústrias petroquímicas
• Remoção de sólidos suspensos em alta concentração para estações de tratamento de efluentes municipais
• Esclarecimento sobre águas pluviais e escoamento superficial
• Pré-tratamento para sistemas de membrana (UF/RO) e polimento terciário

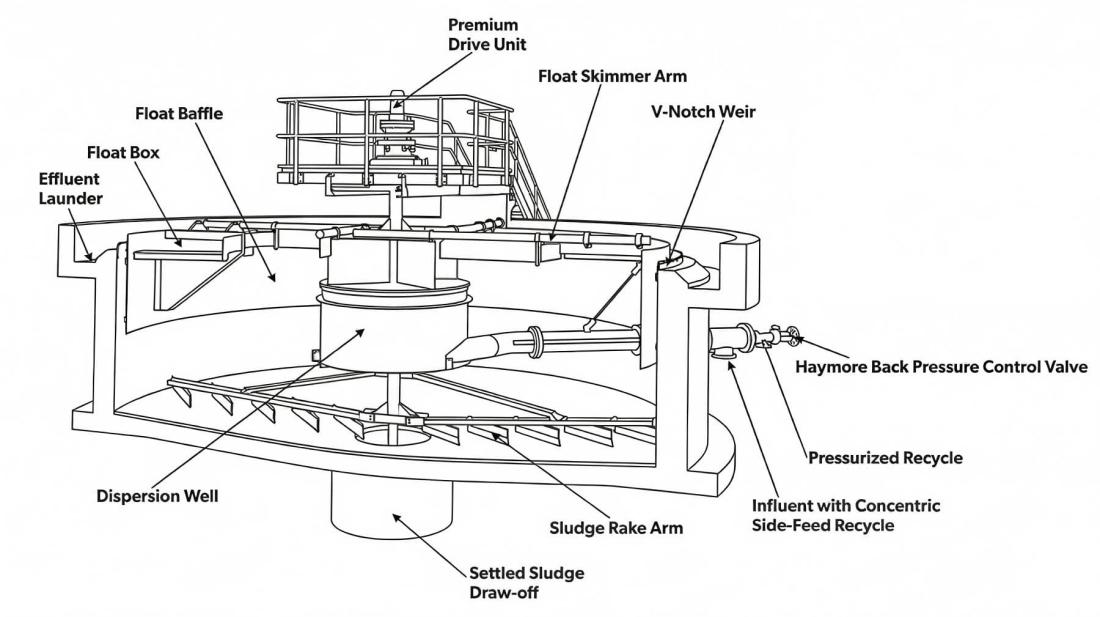

Visão geral do processo do sistema HSDAF
Etapa 1 –Distribuição de Influenza
As águas residuais entram no tanque de flotação e são distribuídas uniformemente por toda a zona de entrada.
Etapa 2 –Dissolução e liberação de ar
A água pressurizada saturada de ar é liberada, formando microbolhas finas.
Etapa 3 –Separação por flotação
As microbolhas aderem a sólidos e óleos em suspensão, elevando-os à superfície.
Etapa 4 –Remoção de Lodo
O lodo flutuante é continuamente removido e descartado para posterior processamento.
Etapa 5 –Descarga de Efluentes Clarificados
A água clarificada sai do sistema para tratamento posterior ou descarte.
Especificações técnicas
| Modelo | Capacidade m³/h | Dimensões do tanque (D×H) pol. / mm | Carga operacional T | Potência do motor kW | Bomba de reforço kW | Compressor de ar kW |
| EET-S2 | 15 | 79×26 / 2000×650 | 6,5 | 0,5 | 1,5 | 1,5 |
| EET-S2.4 | 20 | 94×26 / 2400×650 | 9,5 | 0,5 | 2.2 | 1,5 |
| EET-S3 | 35 | 118×30 / 3000×750 | 13,5 | 0,5 | 4 | 1,5 |
| EET-S3.5 | 50 | 138×31 / 3500×800 | 18 | 0,5 | 5,5 | 1,5 |
| EET-S4 | 66 | 157×31 / 4000×800 | 21,5 | 0,5 | 5,5 | 2.2 |
| EET-S4.5 | 120 | 177×31 / 4500×800 | 26,5 | 0,5 | 5,5 | 2.2 |
| EET-S5 | 100 | 197×31 / 5000×800 | 32,5 | 0,5 | 7,5 | 2.2 |
| EET-S6 | 150 | 236×31 / 6000×800 | 43 | 0,5 | 11 | 4 |
| EET-S7 | 180 | 276×33 / 7000×850 | 60 | 1.1 | 15 | 4 |
| EET-S8 | 250 | 315×33 / 8000×850 | 76 | 1.1 | 18,5 | 5,5 |
| EET-S9 | 300 | 354×33 / 9000×850 | 93 | 1.1 | 22 | 5,5 |
| EET-S10 | 400 | 394×33 / 10000×850 | 114 | 1,5 | 30 | 5,5 |
| EET-S11 | 500 | 433×36 / 11000×925 | 149 | 1,5 | 30 | 5,5 |
| EET-S12 | 750 | 472×36 / 12000×925 | 179 | 1,5 | 30 | 5,5 |
| EET-S13 | 900 | 512×36 / 13000×925 | 210 | 2.2 | 37 | 5,5 |
| EET-S14 | 1000 | 551×41 / 14000×1050 | 258 | 2.2 | 37 | 5,5 |
| EET-S15 | 1200 | 591×41 / 15000×1050 | 328 | 2.2 | 45 | 5,5 |
| EET-S16 | 1600 | 630×41 / 16000×1050 | 340 | 2.2 | 55 | 5,5 |
| Processo e desempenho | Tempo de retenção hidráulica (TRH): 3–5 min |
| Carga superficial: 8–15 m³/m²·h | |
| Capacidade de tratamento/carga: Até ~10 m³/m²·h | |
| Remoção de Sólidos em Suspensão (SS): Até ~98%+ | |
| Remoção de cor: até ~95% | |
| Remoção de DQO: até aproximadamente 90% | |
| Consumo de produtos químicos: Redução de PAC para até aproximadamente 150 ppm. | |
| Redução do polímero: PAM reduzido em aproximadamente 2 ppm. |
| Especificações de projeto e configuração | Sistema de ar: Unidade de saturação e recirculação de ar pressurizado |
| Injeção de microbolhas: Sistema integrado de geração de microbolhas | |
| Remoção de resíduos: Conjunto de skimmer e raspador de superfície | |
| Componentes estruturais: Plataforma de suporte e acesso estrutural | |
| Escopo do fornecimento: Unidade HSDAF padrão com acessórios e documentação. |
Observação: As especificações listadas acima representam as características gerais de projeto do sistema de flotação por ar dissolvido de alta eficiência em águas rasas. A configuração final é determinada com base na qualidade da água de entrada e nos requisitos do projeto.
