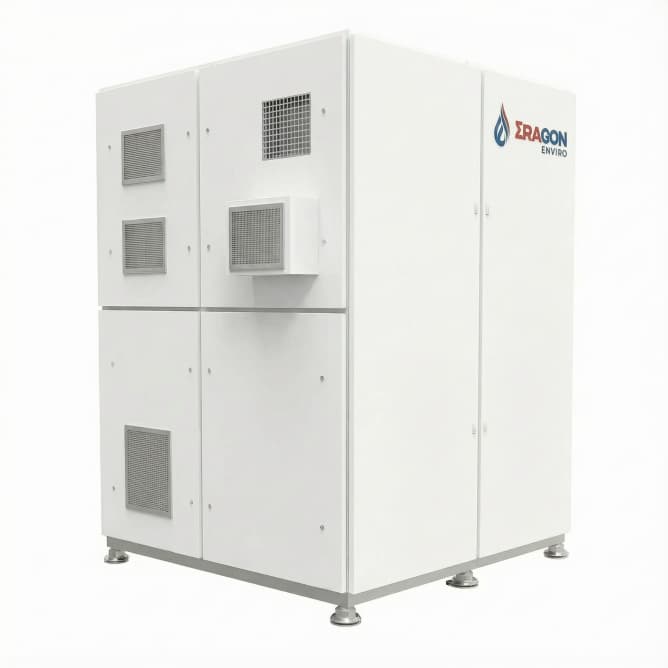

Evaporador MVR da Série ENVR™ - Sistema de Evaporação por Recompressão Mecânica de Vapor

Evaporador ENVR™ MVR - Concentração ZLD com Eficiência Energética e Recuperação de Água

Evaporador ENVR™ MVRConcentra águas residuais industriais através da evaporação da água em condições controladas e da recuperação do calor latente por meio da recompressão mecânica do vapor.

O sistema foi projetado para operação contínua, proporcionando alta eficiência de concentração e minimizando a demanda externa de calor e vapor.

Principais características

• Ventilador de circulação MVR de alta eficiência para recompressão de vapor

• Controle automatizado de temperatura e pressão para evaporação estável.

• Redução do risco de incrustações através de um projeto otimizado de troca de calor.

• Baixo nível de ruído, baixa vibração e tamanho compacto.

• Sistema integrado de controle e monitoramento PLC

Posicionamento do sistema

• Instalado após as etapas de tratamento primário e secundário de águas residuais

• Integrado em sistemas de descarga zero de líquidos (ZLD) como unidade de concentração final

• Utilizado a jusante de processos de membrana ou estágios de clarificação para minimizar o volume de efluentes



Aplicações típicas

• Redução da concentração e do volume de águas residuais industriais

• Projetos ZLD para as indústrias de galvanoplastia, metalurgia e acabamento de superfícies

• Concentração de efluentes industriais com alta DQO e alto TDS

• Recuperação de água destilada de alta qualidade para reutilização ou descarte seguro

• Fluxos de águas residuais provenientes de limpeza, decapagem, lavagem ácida, cortes e emulsões

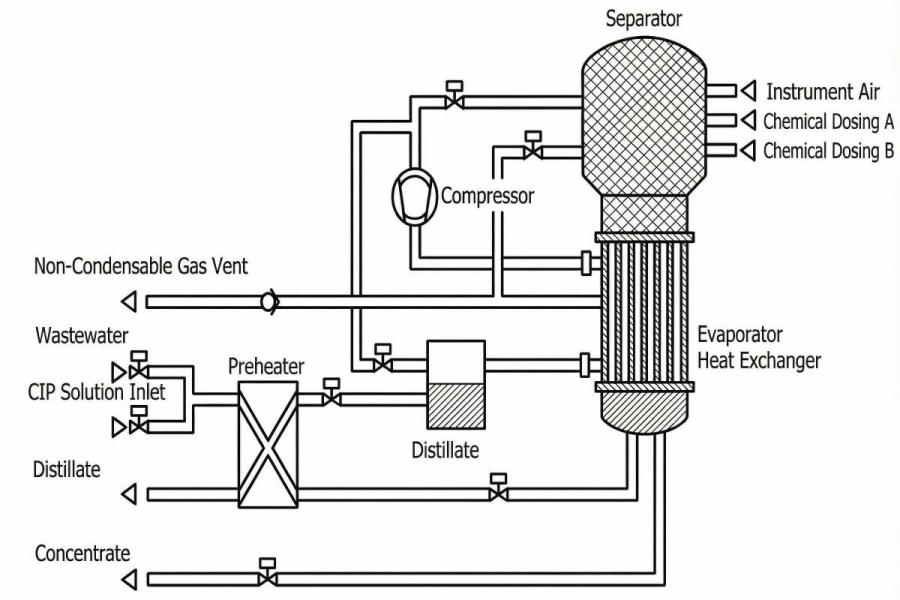

Visão geral do processo do sistema de evaporação MVR

Etapa 1 – Alimentação de águas residuais

As águas residuais industriais são introduzidas no evaporador sob condições controladas de fluxo e temperatura.

Etapa 2 – Evaporação e Geração de Vapor

A água evapora, produzindo vapor, enquanto os sólidos dissolvidos permanecem no concentrado.

Etapa 3 – Recompressão de vapor

O vapor gerado é comprimido pelo ventilador do MVR para aumentar a temperatura e a pressão.

Etapa 4 – Reutilização de calor e condensação

O vapor recomprimido transfere calor de volta para o sistema e se condensa em água recuperada.

Etapa 5 – Descarga do Concentrado

As águas residuais concentradas são descarregadas para posterior tratamento ou cristalização.

Especificações técnicas

Os dados de desempenho a seguir são baseados em condições de teste padrão. O desempenho real pode variar dependendo da qualidade da água de alimentação e dos parâmetros operacionais.

Observação:

• Água de alimentação: água da torneira; dureza ≤ 10 °dH; temperatura de entrada ≥ 15 °F.
• Os valores apresentados referem-se a uma unidade em temperatura normal de funcionamento.
• Todos os dados são baseados em testes realizados com água da torneira. O desempenho real pode variar dependendo das condições do local.
• Os dados de desempenho para águas de processo específicas serão confirmados por meio de cálculos de engenharia específicos para cada cliente.
